工艺流程

被动放料—-校平—伺服送料---冲床冲孔 ---导向、夹送成型——定尺、切断——收料

1.设备占地面积：35×3.0×5（长×宽×高）米。

2.设备进料方向：左进右出（待定）。

3.电压参数380，50Hz，3相。

4.液压油：46#液压油。

5.齿轮油：18#双曲线齿轮油。

6.电机总容量：约40kw。

7.整套生产线包含冲孔成型切断速度：1-16米/分，变频调速。备注：出成品速度

设备主要技术参数

1. 加工带钢宽度：≤300mm，纵剪净边，黑铁板表面光滑。

2.设备加工的板材厚度：2.0-3.0mm ，镀锌铝镁、镀锌带钢、Q235

（Q355材料板材厚度2.0-2.5MM）

3.工件长度：待定mm

4.轧制产品范围

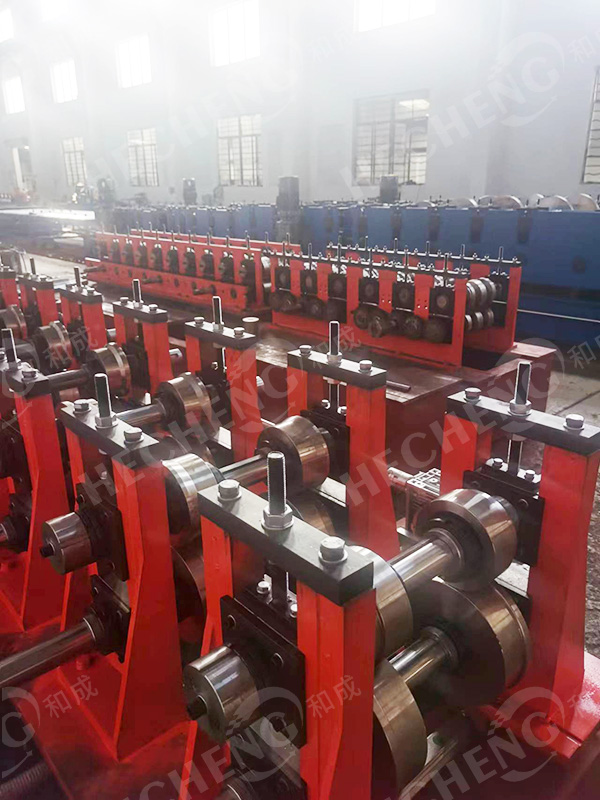

5. 本冲压成型机组一次性完成型材的、成型、切断工艺。(常用规格表）
